Préparez-vous à vous faire l’ouvrir par un quadragénaire en chemise. Avec notre guide ultime (et notre tableau), calculez et choisissez votre IPN comme un pro.
Chantiers, scènes de crime ou décors de films catastrophe, les poutres IPN (ou plutôt leurs cousines HEA et IPE) sont partout. Et pour cause : elles sont la solution rêvée pour ouvrir un mur porteur, créer une mezzanine ou construire un plancher. Sauf que voilà : choisir le bon profilé est tout sauf anodin. Mal dimensionné, il peut tout simplement mettre en péril la solidité de la structure — et la sécurité de ses occupants. Votre rêve de cuisine ouverte peut vite tourner au cauchemar.
Heureusement, on est là pour vous éviter ça. Comment ? En vous filant un tableau ultra-complet des charges admissibles pour les IPN 80 à 240. Mais aussi en vous expliquant comment le lire, comment calculer la charge à supporter, et comment choisir le bon profilé en fonction de votre projet. Le tout, dans le style inimitable (et toujours aussi insupportable) de Samir Grospierre. Vous allez même pouvoir apprendre à calculer une charge IPN comme un ingénieur (sans que ce soit nécessaire).
Tableau de charge IPN : les chiffres pour que votre plafond reste au-dessus de votre tête
Disons-le franchement : si tu t'accroches à la déco bohème mais que tu poses ton plafond sur un IPN sous-dimensionné, tu risques la version très « open space » du salon... par effondrement ! Bref, on fait comme on peut, donc voici LE tableau. Il est magique, mais il pique un peu les yeux si tu crois que c'est un ticket de loto.
Hypothèses :
- Acier S235 (la base, pas la version bodybuildée)
- Charge uniformément répartie sur toute la longueur
- Poutre simplement posée aux extrémités (pas encastrée ni perchée sur des coussins !)
- Les chiffres incluent le poids propre de la poutre. Pas d'entourloupe.
Le tableau magique : charge admissible (en kg) pour un IPN en acier S235
| Profilé IPN | Poids (kg/m) | Portée 2m | Portée 3m | Portée 4m | Portée 5m | Portée 6m |
|---|---|---|---|---|---|---|
| IPN 80 | 6.1 | 610 | 260 | 130 | 100 | – |
| IPN 100 | 8.5 | 1 350 | 580 | 310 | 180 | 120 |
| IPN 120 | 11.4 | 2 600 | 1 140 | 610 | 370 | 220 |
| IPN 140 | 14.6 | 3 900 | 2 010 | 1 100 | 670 | 430 |
| IPN 160 | 18.3 | 5 580 | 3 300 | 1 810 | 1 110 | 730 |
| IPN 180 | 22.4 | 7 680 | 5 080 | 2 830 | 1 760 | 1 170 |
| IPN 200 | 26.7 | 10 200 | 6 770 | 4 210 | 2 630 | 1 760 |
| IPN 220 | 31.7 | 13 300 | 8 800 | 6 040 | 3 800 | 2 550 |
| IPN 240 | 36.9 | 16 900 | 11 200 | 8 350 | 5 300 | 3 590 |
Si ta portée dépasse le tableau… arrête tout et change de projet.
IPN, IPE, HEA : le jargon pour briller (ou pas) à l’apéro
- IPN : Le doyen des chantiers français – costaud, rustique, légèrement trapu… Légère inclinaison des ailes façon rétro-vintage.
- IPE : Son descendant européen – même silhouette mais affiné, ailes parallèles genre slim fit structurel. Optimisé pour les nouveaux standards, pas pour la nostalgie.
- HEA : Le colosse – large d'épaules et taillé pour encaisser du lourd sans broncher. Quand tu veux du costaud façon déménagement permanent.
Bref, on fait comme on peut pour y voir clair dans cette famille recomposée du bâtiment.
L’avertissement qu’on lit jamais (mais qu’on devrait) : pourquoi ce tableau ne remplace pas un pro
Ne joue pas à l'apprenti sorcier avec les murs porteurs.
Comment déchiffrer ce satané tableau sans aspirine ?
Disons-le franchement, lire un tableau de charge IPN ne devrait pas filer la migraine. On va décortiquer ça comme un vieux meuble chiné : étape par étape, sans chichis et avec un exemple bien réel. Tu veux ouvrir un mur porteur sur 4,5 mètres ? Prends une grande inspiration et lis jusqu’au bout (ça t’évitera les murs qui dansent).
Étape 1 : mesurer la portée (sans se planter)
La portée, c’est la distance libre entre les deux murs ou poteaux qui porteront ton IPN. Aucune approximation ici : prends ton mètre, vise droit, et note le résultat au millimètre.
Attention : si tu te rates de 50 cm, ton IPN passe d’une poutre solide à une baguette molle… Voilà comment transformer un salon cosy en salle de jeu pour gravats.

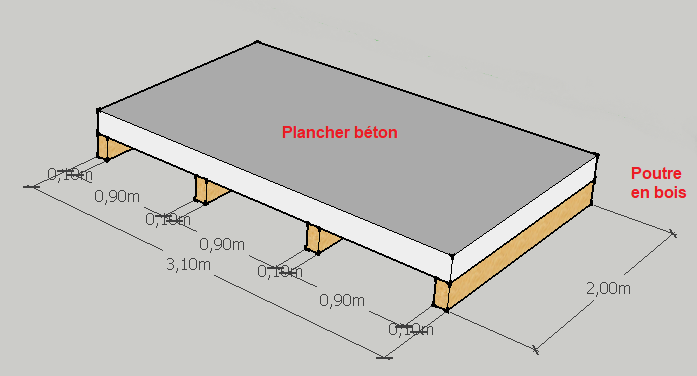

Étape 2 : estimer la charge à supporter (le grand mystère)
Ici, c’est le bal des kilos cachés. Il faut additionner :
- Le poids du plancher au-dessus (béton, bois, carrelage…)
- Les cloisons posées dessus (oui, même ta cloison « légère » en placo)
- L’isolation (laine de roche ou bazar équivalent)
- Le mobilier ET les gens (quand on reçoit toute la famille ou qu’on danse après l’apéro)
- La neige sur le toit si t’es sous les combles…
- Et la collection de plantes vertes de madame — anecdote véridique : j’ai déjà vu un IPN plier sous dix monstera trop arrosées. Disons-le franchement, la passion botanique peut faire des ravages.
Bref, on fait comme on peut… mais il existe des outils pour estimer tout ça : regarde du côté des calculateurs de descente de charges et surdimensionne toujours un peu (sous contrôle d’un pro, hein !).
Étape 3 : croiser les données et choisir son champion
Prenons le cas d’une ouverture de mur porteur sur 4,5 mètres pour une future cuisine US façon loft new-yorkais.
1. Portée mesurée : 4,5 mètres.
2. Charge totale estimée : admettons que tu as calculé/estimé à 1 200 kg (plancher + cloison + meubles + humains + nature généreuse). Sous réserve évidemment – entre nous, c’est vraiment au doigt mouillé sans bureau d’études.
3. Lecture du tableau : tu repères la colonne "5m" (toujours prendre plus que moins par sécurité). Tu cherches une ligne où la charge admissible est supérieure à tes 1 200 kg.
| Profilé | 5m |
|---|---|
| IPN 120 | 370 kg |
| IPN 140 | 670 kg |
| IPN 160 | 1 110 kg |
| IPN 180 | 1 760 kg |
Résultat limpide : c’est l’IPN 180 qui passe devant tout le monde pour cette portée et cette charge.
Résumé clé : un IPN trop petit = plafond façon trampoline après trois mojitos. Prends large — mais valide par un pro avant d’envoyer le poste à souder !
Les détails qui transforment un IPN en héros… ou en spaghetti
Disons-le franchement, c’est pas les « grandes lignes » qui manquent dans la vie d’un IPN. Mais trois facteurs font basculer ton chantier du génie à la galère. Ouvre grand, tu seras moins surpris au contrôle technique.
La portée : plus c’est long, moins c’est costaud
La portée, c'est la distance entre les deux murs (ou supports) sur lesquels repose ta poutre. Plus cette distance augmente, plus l’IPN fatigue : sa capacité de charge s’effondre, même si t’as pris la version XXL !
Entre nous, tu vois le délire avec les sacs de courses au bras : sur trois mètres, tu fais le malin ; sur huit mètres, t’as envie de tout balancer dans le caniveau. Pour l’IPN c’est pareil : chaque centimètre en plus flingue la résistance. Tu veux du chiffre ? Doubler la portée divise parfois par 4 ou 5 la charge admissible — pas très fairplay comme règle du jeu.
Le type d’appuis : simplement posé, encastré ou articulé ?
On ne va pas tourner autour du pot : une poutre juste posée sur ses extrémités (appui simple), elle assure le minimum syndical. Elle peut bouger un peu comme une étagère posée sur deux taquets – ça tient, mais ça flippe à chaque courant d’air.
Le must ? L’encastrement total dans la maçonnerie = solidité renforcée car toute tentative de rotation ou glissement est bloquée net. C’est comme si tu vissais l’étagère directement dans le mur : là, même ton chat qui saute n’arrive pas à la déloger.
Anecdote vécue : chez un client trop pressé (et trop radin), une poutre « juste posée » a fini par faire du trampoline sous une bibliothèque en chêne massif. Depuis, il range ses BD par terre…

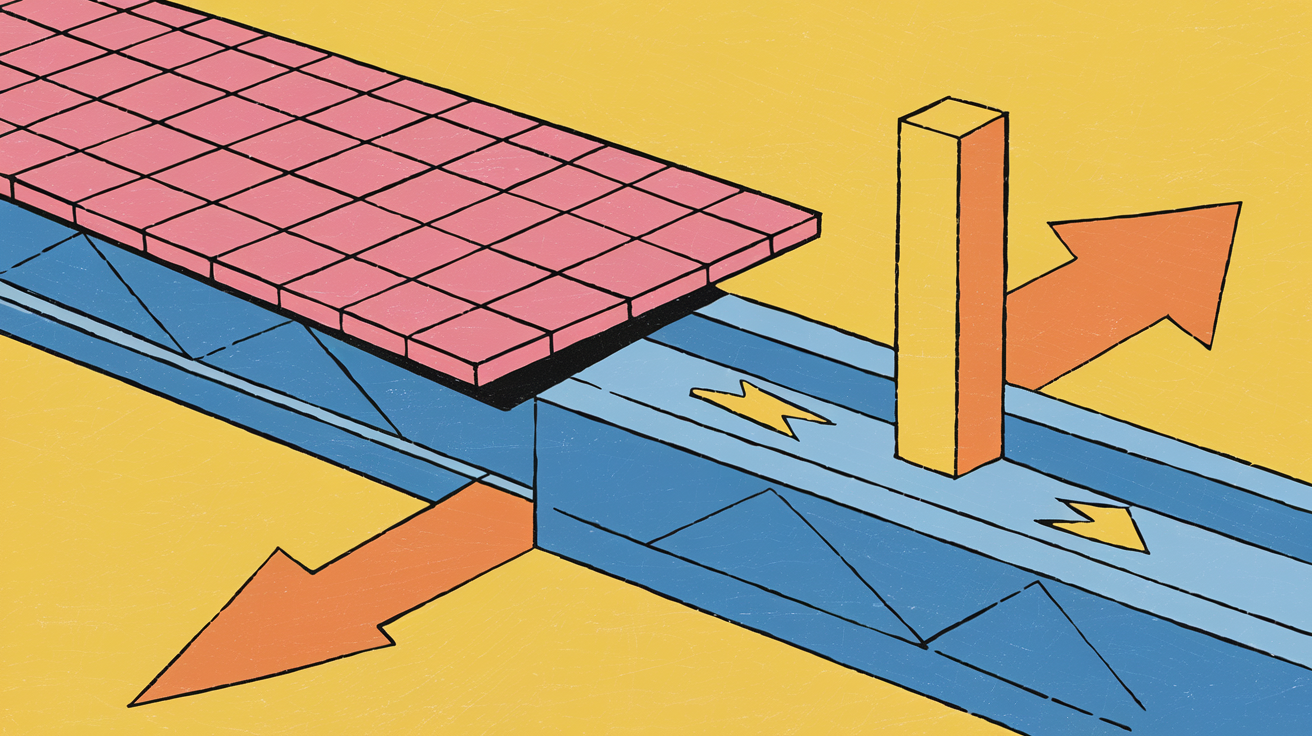

La répartition de la charge : un canapé n’est pas une bibliothèque
Charge répartie ou charge ponctuelle : y’a pas photo et surtout pas le même calcul.
- Charge répartie : tout ce qui pèse s’étale gentiment sur toute la longueur (exemple typique : plancher avec parquet et vie quotidienne dessus). C’est pour ce cas que ton tableau magique fonctionne.
- Charge ponctuelle : là c’est traître — imagine un poteau central ou une grosse armoire pile au milieu. Toute la masse se concentre à un seul endroit : résultat, contraintes ultra-localisées et risques maximums si t’as pas prévu le coup.
Bref, on fait comme on peut, mais sache que pour les charges ponctuelles il faut des calculs spéciaux — laisse ça aux experts, sinon tu joues à la roulette russe avec ta toiture !
Le calcul de charge IPN pour les masos (ou les très curieux)
Disons-le franchement, on ne va pas sortir la calculatrice scientifique à chaque fois qu’on pose un IPN. Mais ça ne fait pas de mal de piger deux ou trois trucs sur ce qui se passe sous le capot. T’es prêt ? On attaque sans équations.

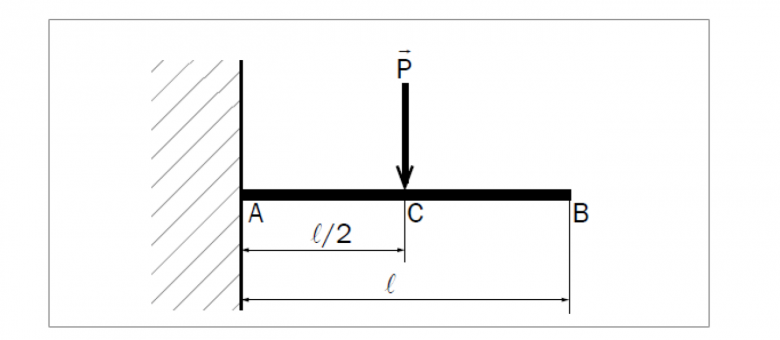

Le « moment fléchissant » : la force qui veut plier votre poutre
Le moment fléchissant, c’est LA star des efforts internes dans une poutre… Pour faire simple : chaque fois que tu poses du poids sur une poutre, elle essaie de se courber sous l’effet de cette charge. Le moment fléchissant, c’est cette force qui pousse ta poutre à se plier – exactement comme quand tu t’amuses à tordre une règle en plastique entre tes doigts (sauf que là, c’est pas drôle si ça craque).
Plus la charge est lourde ou éloignée des appuis, plus le moment fléchissant au milieu de la poutre explose. Sa valeur s’exprime en Newton-mètre (Nm) — mais franchement, laisse les décimales aux pros si tu veux garder tes cheveux !
La « flèche » : quand votre IPN a le moral dans les chaussettes
La « flèche », ce n’est pas une histoire d’arc et de Robin des Bois : c’est juste la déformation visible de ta poutre sous la charge. En gros, plus le truc plie vers le bas — plus la flèche est grande.
Pourquoi on s’en inquiète ? Non, ce n’est pas parce que ton IPN va casser direct (faut vraiment le massacrer pour y arriver). On limite la flèche surtout pour éviter que :
- Le plafond ou le carrelage fissure comme un vieux biscuit,
- Les portes coincent,
- Ou tout bêtement que tes invités aient l’impression que tout s’enfonce après l’apéro.
La norme Eurocode impose souvent une flèche maximale de L/500 (longueur divisée par 500). Par exemple, pour une portée de 5 m, tu tolères 1 cm max d’affaissement. Pas plus ! Sinon c’est ambiance bateau ivre à tous les étages.
Les calculateurs en ligne : la triche autorisée
Entre nous, si toi aussi tu trouves que ça commence à sentir l’overdose de chiffres... y’a des calculateurs gratuits sur le net genre Beam Calculator ou SkyCiv qui te mâchent le boulot. Tu rentres ta portée, ton profilé, tes charges : bim, résultat !
Mais attention : ces outils donnent UNE indication — ils ignorent souvent plein d’effets réels (appuis non parfaits, reprises ponctuelles…), donc tu ne joues jamais ta caution là-dessus. On répète : C’EST PAS UN FEU VERT POUR LA DÉMO EN SOLO SANS VALIDATION PAR UN PRO STRUCTURE.
Résumé clé : comprendre les mots « moment fléchissant » et « flèche », c’est déjà éviter d’acheter un IPN juste pour caler un tapis boho sous 3 tonnes de béton.
Les questions qui tuent : réponses cash sur les IPN
Quel poids peut réellement supporter un IPN de 160 ?
Disons-le franchement, on n’achète pas un IPN à l’aveugle comme un plaid chez RoyalTiss. Pour l’IPN160 en acier S235 posé simplement :
| Portée | Charge admissible (kg) |
|---|---|
| 2m | 5 580 |
| 3m | 3 300 |
| 4m | 1 810 |
| 5m | 1 110 |
| 6m | 730 |
Sur 3 mètres, il tient sans broncher la bibliothèque de tonton Hugo et son ego. Sur 6 mètres, c’est déjà plus compliqué — à ce niveau, même la collection de cactus doit rester légère. Bref, ne tente pas le diable avec du sous-dimensionné !
Quel IPN choisir pour une portée de 6 mètres ?
Entre nous, la bonne section dépend toujours de ce que tu balances dessus — plancher béton ou simple grenier au bric-à-brac ?
Pour des charges « classiques » (genre plancher habitable, sans excès), on croise souvent dans la vraie vie :
- IPN200 (charge admissible : ~1 760 kg)
- IPN220 (~2 550 kg)
- IPN240 (~3 590 kg)
Mais voilà : tout ça c’est du pifomètre si tu sautes l’étape pro ! Un vrai calcul structure reste non négociable. L’impro sur six mètres ? C’est réservé aux cascadeurs ou à ceux qui aiment vivre dangereusement (et refaire leur plafond tous les deux ans).
IPN en acier S235 ou S355 : ça change quoi ?
Disons-le franchement, le choix du grade d’acier c’est pas juste une histoire de sigle chic.
- S235 : limite d’élasticité de… hop… 235 MPa (Mégapascal). Standard bien connu en France.
- S355 : là on passe à 355 MPa, soit plus de 50% plus costaud !
En pratique ? Le S355 permet parfois d’utiliser une poutre plus petite pour la même charge. Moins lourde, plus discrète, et ça fait plaisir aux architectes minimalistes… Bref, c’est l’option pour ceux qui veulent la même force mais en version slim fit.
Résumé clé : plus la portée s’allonge et plus la charge grimpe, plus le choix de profilé et d’acier devient vital. Sinon ton salon boho finit vite sur TikTok façon « effondrement express ».
L’IPN c’est simple, mais ça ne s’improvise pas
Disons-le franchement, tu peux potasser tous les tableaux du monde ou connaître la différence entre un IPN et un IPE sur le bout des doigts, il y a un élément que tu ne pourras jamais ignorer : la sécurité. Quand on joue avec un mur porteur, on ne joue pas au Lego géant ni à « je verrai bien si ça tient ». Un mauvais choix d’IPN ou une estimation bancale, et c’est grave : effondrement du plancher, fissures qui courent partout... voire pire, des accidents bien moins funs qu’une déco ratée.
Le tableau de charge est votre carte, mais l’ingénieur structure est votre seul GPS fiable. Ignorer l’un des deux, c’est foncer droit dans le décor.
Bref, on fait comme on peut, mais on ne joue pas au Jenga avec sa maison. C'est la seule règle.
